一、工程概况
    本工程主要由2栋18层高层、8栋6层住宅、10栋3层别墅、1栋3层幼儿园及地下室层组成，总建筑面积106 948.92m=其中地下室建筑面积为35 433m=，地下9-10#楼-1F层高为5.45m,14#-17#,20#-23#,28#,30#-38#楼地下室夹层为3.5m, -1F层高为2.7m  9-10#楼层数为18层，建筑高度均为55.75m ;14#-17#,20#-23#层数均为6层，建筑高度均为19.80m;28#,30#-38#楼层数均为3层，建筑高度均为9.60m本工程防水等级配电设备房为一级，其他部分地下室为二级，地下室承台、底板、基础梁、顶板、梁及地下室侧墙等结构构件采用自防水混凝土浇筑，设计抗渗等级P6(地下一层部分),P8(地下二层部分沁后浇带两侧结构构件的模板和支撑，必须待后浇带封闭且混凝土强度达到100%设计要求后方可予以拆除待后浇带两侧混凝土浇筑至少60天后，将后浇带两侧的混凝土表面冲洗干净，清除浮浆、石块等杂物，采用比设计混凝土强度等级提高一级的早强、补偿收缩混凝土浇筑，潮湿养护不少于28天为确保安全，设有后浇带的跨间，其模板必须待后浇带的混凝土达到设计强度后方可拆除、

二、特点

1、新型的止水钢板支架，在底板钢筋绑扎好后可一次性安装到位，大大地提高了施工效率。
2、新型的止水钢板支架，多了两道纵向钢筋，使得钢丝网片绑扎更加牢固，减少了漏浆现象。
3、新型的止水钢板支架成一体式，提高了止水钢板的稳定性，减少了渗水现象此方法适用于平面尺寸较大和形状较为复杂的地下室底板后浇带的施工。

三、原理
    将固定止水钢板的钢筋与钢板网组合成一体，施工时可一次性安装到位，大大提高了施工效率，减少了漏浆和渗水现象。

四、工艺流程与操作要点

1、工艺流程
      垫层面放线一后浇带两侧砂浆条施工一底板底层钢筋绑扎一安装下层定型钢筋网片一止水钢板固定，采用间距ZOOOnnn的斜向钢筋头14与板筋焊接一安装上层定型钢筋网片一钢丝网上侧木方安置一后浇带两侧混凝土施工一后浇带处混凝土余浆清理一后浇带两侧混凝土养护一后浇带盖模板保护钢筋一后浇带混凝土浇筑及养护。

2、作业条件
      (1)地下室后浇带部位土方开挖人工修整至设计标高(?)铺摊块石或碎石垫层，浇筑(:15混凝土垫层(3)当设计在底板下设置防水层时，防水层施工完毕、(4)地下水应降至施工面标高以下SOOnnn，且保持后浇带垫层干燥(5)地下室底板后浇带两端应用砖砌筑排污井，通过水泵降水，防止基坑边土方和泥浆水流人后浇带(6)在后浇带素混凝土垫层面弹出中心线，控制后浇带平面尺寸。

五、工艺要点

1、垫层面放线
      地下室底板后浇带处的垫层应为混凝土垫层，垫层的宽度比后浇带两边各宽300nnn底板钢筋绑扎前，应根据设计图标注位置，在垫层面或防水保护层面上弹出后浇带位置线。

2、后浇带两侧砂浆条施工
      底板钢筋绑扎前需施工后浇带两侧的砂浆条，砂浆条尺寸为40nnnx40nnn砂浆条施工前，应在垫层面或防水保护层面上弹出砂浆条的位置线，确保砂浆条横平竖直砂浆条施工完成后要注意成品保护，防止遭到破坏，导致底板混凝土浇筑时出现漏浆现象。

3、底板底层钢筋绑扎
      底板钢筋根据图纸要求进行绑扎，钢筋绑扎必须结实、牢固。

4、安装下层定型钢筋网片
      钢筋网片由两根4m长的纵向钢筋、钢筋头、4m长钢丝网、4m长的密目钢丝网组成制作钢丝网体系时，严格控制焊接在纵向钢筋上的钢筋头间距，要求钢筋头的间距不得大于1 OOOnnn钢筋头焊接完成后绑扎一层4m长钢丝网，要求绑扎必须结实牢固，钢丝网绑扎完成后用密目钢丝网再绑扎一层成型钢丝网安装时要注意对钢丝网进行保护，防止后期浇筑底板混凝土时出现漏浆现象、

5、止水钢板固定
      通过斜向钢筋头与板筋的焊接实现止水钢板的固定，14钢筋头的间距为2OOOnnn。

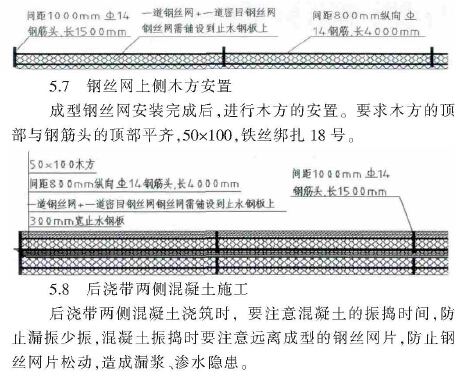

6、安装上层定型钢筋网片
    钢筋网片由两根4m长的纵向钢筋、钢筋头、4m长钢丝网、4m长的密目钢丝网组成制作钢丝网体系时，要严格控制焊接在纵向钢筋上的钢筋头间距，要求钢筋头的间距不得大于1 OOOnnn钢筋头焊接完成后绑扎一层4m长钢丝网，要求钢丝网覆盖到止水钢板上部，覆盖宽度)100nnn,钢丝网绑扎必须结实牢固，绑扎完成后用密目钢丝网再绑扎一层成型钢丝网安装时要注意对钢丝网的保护，防止后期浇筑底板混凝土时出现漏浆现象。

8、后浇带两侧混凝土施工
    后浇带两侧混凝土浇筑时，要注意混凝土的振捣时间，防止漏振少振，混凝土振捣时要注意远离成型的钢丝网片，防止钢丝网片松动，造成漏浆、渗水隐患。
9、后浇带处混凝土余浆清理
    后浇带两侧混凝土浇筑完成后，需清除后浇带内的垃圾，并凿除留置在后浇带内的浮浆。
10、后浇带两侧混凝土养护
    后浇带两侧混凝土浇筑完成后，及时对混凝土进行养护。
11、后浇带盖模板保护钢筋
    后浇带两侧混凝土施工结束后，用模板将后浇带封盖起来，对后浇带钢筋进行保护。
12、后浇带混凝土浇筑及养护
    后浇带混凝土浇筑前，对后浇带内垃圾进行清理。结合面应采用粗糙面;结合面应清除浮浆、疏松石子、软弱混凝土层，并应清理干净;结合面处应采用洒水方法进行充分湿润，并不得有积水;施工缝处已浇筑混凝土的强度不应小于1.2MPa;后浇带混凝土强度等级及性能应符合设计要求。混凝土浇筑后应及时进行保湿养护，保湿养护可采用洒水、覆盖、喷涂养护剂等方式。
