密集型后浇带止水钢板施工新专题

    某工程总建筑面积25000m2,共12层,钢筋混凝土大板基础面积为90. 70mX 50. SSm,板厚900mm,混凝土强度等级C30,设计时设置了二道后浇带。后浇带宽800mm,长度共110m,钢筋混凝土大板基础下层筋X25画20,分布筋X20画50,加强筋X200。
    传统的后浇带模板是木模板。首先需要将模板加工成槽齿状,以便让底板内的纵向钢筋通过;然后要将模板沿后浇带长度方向进行拼接,存在竖向接缝,并用通长木方固定;最后用800mm长(通常后浇带宽800mm)的短木方作为横撑撑在通长木方上将后浇带两侧模板固定,以抵挡混凝土浇筑时产生的侧压力。如果后浇带中有止水钢板或中间附加筋,点就是漏浆少。
    底板后浇带的模板处理是施工中的技术重点,其难度大的原因是:①底板后浇带中的钢筋纵横贯通;②其底部为基础垫层没有操作空间;③设有止水钢板;①设计要求后浇带做成企口状,并在上、中、下三个部位增加加强钢筋等。
    这样一来,给施工造成如下困难:①模板支设困难;②后浇带两侧混凝土浇筑完毕后的清理工作困难;③模板拆除困难;①40天或60天后,后浇带混凝土浇筑前的清理工作困难,如去除松散的石子、钢筋除锈等。
    为此,本工程采用了新的支模方案。

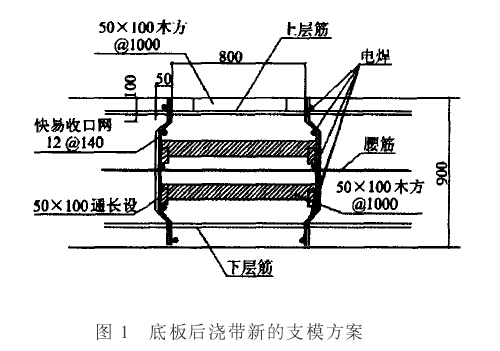

在本工程底板后浇带的施工过程中,采用钢筋网片加上小格钢丝网作为模板体系,代替了木模体系,小格钢丝网片沿后浇带通长方向设置。网格大小约4mmX 4mm,以不让石子级配中最小粒径的石子通过为宜;为尽量减少漏浆,我们在钢筋网片迎混凝土的一侧绑扎二层钢丝网,如图1所示。

施工工艺
混凝土垫层一后浇带位置弹线,并用红漆标出后浇带的位置一绑扎底板筋一在后浇带两侧焊接止水钢板下层钢筋网片、竖筋、横向拉结筋一在钢筋上焊止水钢板一铺设小格钢筋网一在止水钢板上焊接上层钢筋网竖筋、横向拉接筋一铺设小格钢丝网一绑扎上层主筋,在后浇带位置上间隙绑扎,留一定的施工空间}SOmmX 100mm木方支撑加固。

钢筋网片的加工
    预先根据后浇带的几何形状加工竖向支撑钢筋C12),水平钢筋(X10)沿后浇带长向设置,在高度方向间距以200为宜。注意最下面一根水平筋距垫层1一2cm为宜,最上面一根距板顶1一2cm为宜,这样在浇筑混凝土时能最大限度地防止网片下口部被冲开。

钢筋网片的安装

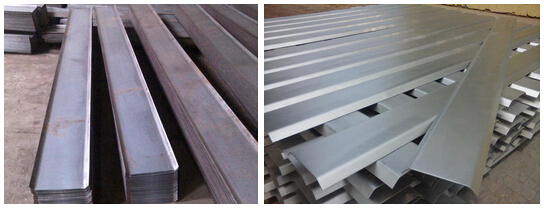

    (1止水钢板到混凝土底板下层钢筋网片的施工底板钢筋绑扎完毕,安装钢筋网片竖向钢筋与底板下纵向钢筋焊接牢固,水平钢筋在外与竖向钢筋焊成网片,然后校正竖向网片筋,使竖向钢筋的长度一致(一般竖向钢筋的齐头在板的中部),在上面焊接止水钢板,在迎混凝土面的网片上铺设二道钢丝网,钢丝网的下口与底板主筋接触的部分剪开伸入到垫层,用}8的钢筋将剪开的钢丝网连成整体,钢丝网与止水钢板下口连接的部分,用}8的钢筋压牢焊接在止水钢板的下口。

    (2)止水钢板到大板基础上层钢筋网片的施工
  根据上层纵向钢筋间距在止水钢板上划线,将止水钢筋网片的竖筋焊接在止水钢板上,再焊接水平筋。绑扎上层纵向主筋时,预留一定的施工操作面,绑扎钢丝网,钢丝网下口折边用}8钢筋压牢并焊在止水钢板上,中间与钢筋网片绑扎牢固,根据上层纵向钢筋间距,用剪刀剪开钢丝网穿过主筋,用}8的钢筋将剪开的钢丝网连成整体。为了加强钢筋网片的整体稳固,在止水钢板上、下边靠住钢筋网片的两侧中部设SOmmX 100mm的木方,通长木方支撑点设在横向拉结筋上,用卡口木方固定,间距lmo确认后浇带模板稳固后,再绑扎上层的预留施工操作面的主筋。

    在浇筑混凝土的过程中,在后浇带部位采取对称浇筑的方法,保证后浇带模板不会位移。在混凝土浇注完毕初凝前,用高压水枪及时清理后浇带内的浮浆,水枪清理不动的浮浆及时用长钎捣碎,这样即使有一点松散、松动的积沉物,以后清理也比较容易。相对于传统方法而言,虽然漏浆要多些,但不必拆模,只需将木方拆除即可,节省了人工,减少了模板损耗,同时钢筋网片还对结构有加强作用。

    按设计要求在混凝土浇注2个月后,浇筑900厚的基础后浇带,清理时只需10个人工就能完全清理干净,C10垫层上所做的标记清晰可见。我们在清理后浇带底板钢筋与垫层之间杂物时,采用长竹片边疏通边用高压水枪清洗,后浇带侧面用长铁铲边铲边冲洗。经监理、业主验收一次通过,取得了预期的效果。
