后浇带支模施工采用止水钢板实例

    如何采取可靠措施保证施工时后浇带外的混凝土不流人或者是尽量少流入后浇带内,从而尽量少影响后浇带的施工质量,并且所采取的施工方法又不能过分增加造价,成为一个棘手的问题。

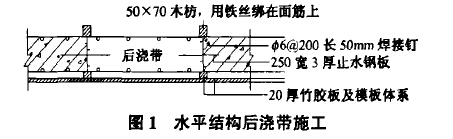

    湖南四建南湖雅苑小高层住宅区是一总建筑面积近7万zm的建筑群,其中地下室集停车、人防、杂物间为一体,总建筑面积1.5万讨,上置5栋12层的小高层住宅,整个地下室通过设计的8条后浇带分割成了13个部分,总后浇带共1200余m,在第1块部分施工过程中,多方征求施工方法无果,采用了常用的施工方法,后一致认为这种支模方法费工费时,人工成本太大,设计了一种新的施工方法。在止水钢板的两大面上增加了2块附加钢板,考虑附加钢板的隔离有可能导致两后浇带内外连接不紧密,也为了防止施工时的影响,施工过程中,在附加钢板的两侧中间位置焊接了拓@250长,Dmn,的剪力钉,附加钢板采用与止水钢板相同材质的材料,宽度为楼板厚或墙厚减去两侧钢筋及保护层厚,再取一半,附加钢板与止水钢板采取T形点焊,以施工能固定为宜,具体施工方法如图1所示。

    此新工艺的优为采用钢板代替了手工模板。手工操作的随意性极大,成品也不美观,模板拆除后必须采用人工将模板或木杭一点点凿碎后用手掏出来,不但浪费了模板或木仿,而且人工费用非常大,因施工困难,许多部位凿不干净,难以保障后浇带的施工质量,而浪费的木仿等材料及凿的用工却只能包含在后浇带的模板综合费用中。采用新施工方法后,钢板的制作安装费用均可以直接结算,既简单又可靠,成本也成倍减少,对施工单位极为有利。单就南湖雅苑工程来讲,地下室地板、顶板和墙板后浇带累计有3 000余m,如采用普通原支模方法,直接成本分析如下:模板、木仿成本费60 000元;安拆人工费30 0(。元;人工凿仿费60 000元,合计150 000元。而采用新的施工方法,仅仅只增加了钢板及钢板的安装人工费,按60mm宽3,厚钢板计算,直接成本分析如下:①钢板成本费101 088元;②制安人工费16 848元,合计117 936元。

    以上计算以目前施工市场价为计算依据。从计算结果分析,作为建筑面积巧OOOm}的地下室,累计可节约4万元。考虑钢板成本进人施工直接费用,在结算时可直接进人决算,实际可节约13万元,平均为40 7GI m;并且施工效果也较为理想。

    某电厂灰库由3个争15m,高2(hn的回筒仓组成。Sm平台以下为汽车装料通道,Sm平台以上为储灰仓。根据工程特点提出了3种施工方案:①搭设内、外满堂脚手架,按常规方法施工;②采用滑模技术施工;③ Sm平台以下采用搭设满堂脚手架施工,5m平台以上筒仓采用套管式提升脚手架施工。针对以上3种施工方案,进行了技术经济比选,采用方案③套管式升降脚手架施工。

    套管式提升脚手架由脚手架系统和提升系统组成(见图1)0
    脚手架系统由提升框和连接升降框的纵向水平杆、剪刀撑、模板、脚手板以及安全网等组成。其中提升框由普通的$48mm x3.5~焊接钢管焊接而成,包括2根竖向导杆和若干根横向连杆。滑动框由拓3.Smmx4。无缝钢管作主管,套人固定架竖向导杆,吊钩使用不小于争1B的钢筋焊接在固定框和活动框的横杆上。模板采用1.2m钢模板,内、外各3套,共6套。提升系统由手拉葫芦、钢丝绳和吊钩组成。
    套管式脚手架沿灰库周围每4m布置1福,沿灰库壁内、外对称布置。每3片升降框组成一个爬升单元。各升降单元体之间留10(h}的间隙.以防提升时相互碰撞(见图2)
    脚手板采用SOm}n厚木板,共布置3层。待提升脚手架组装完毕后,用密目安全网从脚手架外侧的顶部开始向下绕过脚手架底部后,到墙边架子处扎结。

    组装完毕检查合格后,进行套管式提升脚手架的试提升,将提升架提升0.5m,检查各部位是否正常有无碰撞等隐患,发现问题及时处理。试提升合格后即进人正常施工。
    套管式提升脚手架的升降通过固定框和滑动框的交替来实现。固定框和滑动框可以相对滑动,并且分别同建筑物固定。顶层混凝土浇筑完毕后,在固定框固定的情况下,松开滑动框同建筑物之间的连接.利用固定框上的吊环在每个提升单元两端挂一个3t的手拉葫芦,将滑动框提升一定高度并与建筑物固定。然后,再松开固定框同建筑物之间的连接,利用滑动框上的吊环筋将固定框提升到一定高度,并与建筑物固定,即完成了一个提升过程。在提升时,灰库壁同一位置处的内、外两棍提升单元必须同时提升,统一指挥,步调一致,同时提升到同一位置,用争18~的对拉螺栓固定。按照以上提升方法循环往复,即完成整个灰库的施工。
