后浇带是建筑施工中为防止现浇钢筋混凝土结构由于温度、收缩不均可能产生的有害裂缝，按照设计或施工规范要求，在相应位置留设的临时施工缝，其将大面积结构暂时划分为若干部分，经过构件内部收缩，在若干时问后再浇捣该施工缝混凝土，将结构连成整体。

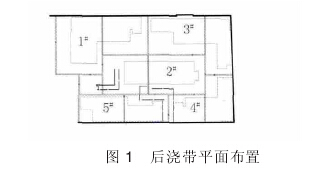

    天津市滨海新区北塘经济区嘉庭公寓主体工程一标段工程包括1“一5“楼及其地下车库，总建筑面积约3. 03万m'。在施工过程中整个地下车库底板和顶板由后浇带划分成11分块，见图1。后浇带累计长度达1 098. 56m，后浇带施工质量的好坏直接关系到今后基础底板及顶板的防水效果，其施工质量的好坏直接关系到今后地下车库的防水效果，也势必直接影响整体工程的质量。因此在后浇带施工中其施工工艺及过程控制显得十分重要。

变更设计
    在原设计图纸中，后浇带采用橡胶止水条及橡胶止水带的施工方法，由于之前后浇带施工中对橡胶止水条的施工装钊一不便且后期止水效果不理想，因此在本工程中将橡胶止水条及橡胶止水带变更为止水钢板十钢板网模板的施工方法。

1、橡胶止水带(条)施工工艺

2、各后浇带的构造要求

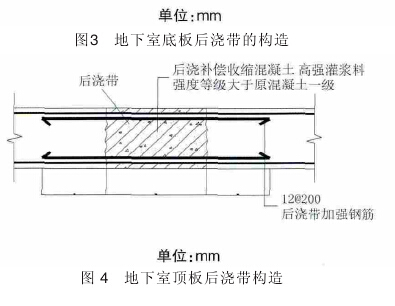

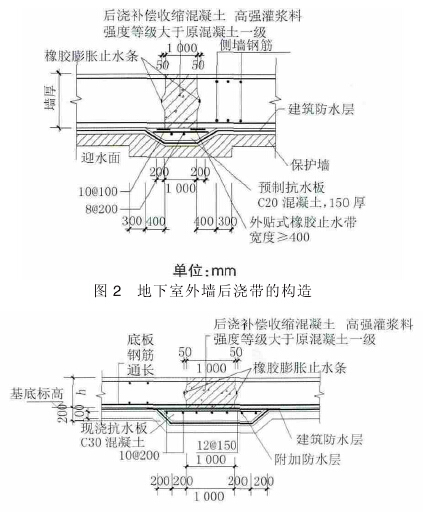

    根据设计单位给出的图纸，原设计中地下室外墙后浇带的做法见图2，地下室底板后浇带的做法见图3，地下室顶板后浇带的做法见图4。

3、施工技术要求及质量控制点
    橡胶止水条是安装在后浇带凹面上起遇水膨胀而止水的作用。橡胶条在安装过程前，必须保证后浇带两侧已进行了凿毛和清理，没有污泥等杂物且在安装中不能有断开或连接不紧密的橡胶条，否则会直接影响到防水效果。
    在橡胶止水条的施工中，由于其位于侧壁或底板厚度的中问，外侧均有钢筋网片，致使在后续的橡胶条安装中很难操作，工人在装钊一中很难保证橡胶条与混凝土结构问没有缝隙或尽量使缝隙微小，所以其弊端就在于工人的现实操作会造成今后的漏水隐患。

4、止水钢板十钢板网模板施工工艺
    将原设计图纸中的橡胶止水带及橡胶止水条变更为止水钢板，止水钢板的规格为300mmx3，和400mm x 3 mm };钢板网的规格为100mmx2500mm};
    施工中在先浇筑的混凝土结构截面中部设置+U;型止水钢板，止水钢板的“开口”朝迎水面，止水钢板上下(或内外)到现浇结构上下(或内外)表面采用钢板网封堵。

5、钢板网模板及止水钢板安装
    1)钢板网模板安装。在止水钢板的中部两侧分别垂直设置钢板网，钢板网的一端分别通过钢筋焊接连接于止水钢板的中部两侧面上，钢板网的另一端分别通过钢筋焊接连接在车库底板钢筋或外墙钢筋上。安装要求在车库底板底层钢筋安装完成后进行，安装时先将下部钢筋与底板下层钢筋焊接，待底板上层钢筋安装完成后再用铁钩钩起与上层钢筋焊接。

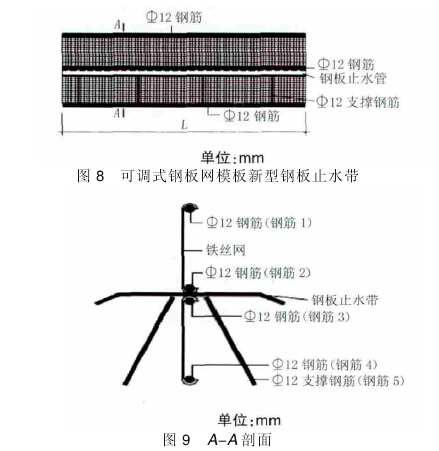

    2)止水钢板安装。如图8和图9所示，钢筋2和钢筋3分别与止水钢板进行点焊。钢筋4与底板下层钢筋点焊，钢筋1与底板上层钢筋点焊。钢筋5下端与底板下层钢筋点焊，上端与止水钢板点焊，对止水钢板起支撑及限位作用。施工时下端高度不可调，上端高度可根据实际高度要求，将多出的钢板网卷在钢筋1上。

6、施工技术要求及质量控制点
    1)止水钢板朝向及连接。在止水钢板的安装中，必须注意其U型开口方向必须朝向迎水面。在外墙的安装中必须保证止水钢板的垂直度，使上下止水钢板埋进和露出长度一致。止水钢板在转角处的连接必须采用搭接双面焊，且搭接长度}100mm，焊缝需饱满。
    2)钢板网连接。两片钢板网连接处的搭接长度《100 mm,钢板网与骨架的扎结点问距} 50 mm};
    3)固定支架。固定止水钢板和钢板网的钢筋或骨架铁件均不得仲出结构钢筋外表而进入结构钢筋保护层，以防形成渗水通道。钢板网及其与固定骨架之问的连接必须具备足够的强度和抗冲切能力，确保先浇混凝土不冲破钢板网，减少后浇带的变形和位移。
    4)凿毛清理。在后期浇筑后浇带混凝土前，必须对混凝土上表面进行剔凿清理且止水钢板上的淤泥与铁锈必须清理干净。后浇带处上层钢筋保护层混凝土模板用长条木模进行支设。

7、施工工序对比
    在橡胶止水条的后浇带施工中，木工需要提前在后浇带两边支模，在浇筑后浇带之前需拆模并对其进行剔凿，难点就在此阶段的剔凿，既费时又费工。如果后期凿毛不彻底会影响工程的防水质量，会造成质量事故，另外在现场操作中由于钢筋网片问距紧密，工人无法很好地装钊一橡胶止水条，使止水条与混凝土表面问有或大或小的缝隙，在转角处橡胶条无法进行无缝连接，如果以整条装钊一又会在转角处出现空隙，导致此部位止水条失效。
    采用钢板网代替后浇带的模板，钢板网不必拆除，可以减少后浇带的拆模用工。钢板网制作采用直径12，的螺纹钢筋焊接成矩形骨架，然后将钢板网用绑丝绑扎牢固。钢板网上的规则网眼儿可以使浇筑的混凝土在里面上形成凸起，节省了后续作业中的凿毛，这就缩短了工期和降低了成本。

    在后浇带混凝土侧面采用钢板网隔断，能很好地阻止新浇混凝土流入后浇带内，降低后浇带内大量的后续清理工作;也可以使浇筑混凝土的表面形成规矩槽面，减少后期大面积的凿毛。止水钢板在底板施工中即安装到位，避免了后续施工中的不便。通过上述的分析和比较，止水钢板十钢板网的施工方法在后浇带施工中更加省工高效，提高钢板止水带的止水效果，保证后浇带处的施工质量且本产品的安装简便，对后面工序没有影响。
