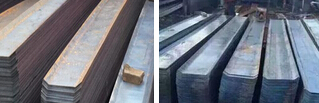

新旧混凝土接缝位置称为施工缝，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板即无法再往里渗，止水钢板起到了切断水渗透路径的作用。及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定宽度，也延长了水的渗透路径，同样可以起到防水作用。止水钢板的主要应用范围：隧道、地铁、堤坝、涵洞、水利水电工程中施工缝、高层建筑地下室、地下停车场等。

止水钢板的施工要点：
1、应尽力保证止水钢板在墙体中线上；
2、两块钢板之间的焊接要饱满确保不渗水，一般是双面焊。根据监理要求，也可以单面焊接；
3、墙体转角处的处理，一、整块钢板弯折；二、丁字型焊接；三、7字型焊接。
4、止水钢板的支撑焊接，可以用小钢筋电焊在主筋上；
5、止水钢板穿过柱箍筋时，可以将所穿过的箍筋断开，制作成开口箍，电焊在钢板上。

高层建筑主楼与裙房之间以及建筑平面尺寸较大的商场、车库等建筑结构为克服温度收缩、 混凝土收缩以及结构不均匀沉降通常要设置后浇带。后浇带处是防水工程的薄弱部位，在后浇带处布 设止水钢板是防水效果最好的途径，但在施工过程中普通支模确非常复杂并且拆模困难，而且难以保 证施工质量，常常会出现混凝土涨模、漏浆等，导致后续混凝土工程的剔除工程量的增加。为此本文 介绍的止水钢板定型结构支模系统不仅解决了以上难题，而且又可大大缩短工期。

如图所示，止水钢板定型结构由止水钢板、钢筋支架、钢丝网以及与底板上下层钢筋 同直径的钢筋焊接组成。施工时止水钢板定型结构与底板钢筋绑扎为一体既可代替此部位的底板钢筋又可防止混凝土浇筑时止水钢板移位。定型结构下设砂浆条，用来防止底板底部钢 筋与垫层之间的保护层处在浇筑混凝土时混凝土外流。后浇带垫层处设混凝土浆积存槽用来 钢板网处外流的混凝土浆存放，避免由于混凝土浆的外流导致浇筑完后剔凿工作。钢丝网一 般采用单层钢板网或单层钢丝网，对于较深、较厚梁板，则采用双层网作一次性模板，双层 网中一层为钢板网，一层则为细网眼铁丝网，两层网片可事先绑扎固定在一起。双层网用定 型钢筋支撑（一般为010@200），定型钢筋与底筋、面筋焊接固定。后浇带上侧设置木方多 层板组合结构，用以避免浇筑混凝土时掉入混凝土以及在后浇带浇筑前掉入垃圾，木方组合 结构在后浇带浇筑前不进行拆除。

2底板后浇带施工方法

2. 1垫层施工垫层施工时需要预先放出后浇带位置线和后浇带出混凝土浆积存槽 的位置线，并且在混凝土浆积存槽处挖深30mm。浇筑垫层混凝土时在混凝土浆积存槽 处标高降低30_，宽度为400_左右（因为在混凝土浆积存槽的两侧须留出钢筋支架 的支设位置，此处假设后浇带宽800mm）。

2.2垫层放砂浆条位置线垫层施工完成后进行防水层和防水保护层的施工。防水 保护层达到允许后续施工的强度后，在保护层上弹砂浆条的位置线。砂浆条宽100mm， 高度为图纸设计的底板底筋的保护层厚度，砂浆条沿后浇带通长设置，砂浆采用1: 2 水泥砂浆，砂浆条必须沿后浇带位置顺直，以保证止水钢板组合结构的底筋放置在砂浆 条上和防止混凝土的外漏。

2.3止水钢板组合结构焊接止水钢板组合结构需提前焊接，以防影响施工进度。 止水钢板采用设计尺寸及厚度的钢板。钢丝网的固定部分见如下详图，其中固定钢丝网的上下两根主筋米用与底板上下层钢筋同型号的钢筋，施工时来代 替此位置的底板上下层钢筋，以达到节约钢筋、固定牢固、施工方便、提高效率的作用。 支撑钢丝网的钢筋支撑采用废料钢筋但直径不小于010，间距不大于300mm，一般取间 距为200mm。钢筋支架亦采用废钢筋焊接，直径不小于014，间距不大于500mm。

2.4底板底筋底铁绑扎、止水钢板组合结构放置底板底筋的底铁按照图纸的设计 间距铺设完毕后在后浇带侧边位置放置止水钢板组合结构，组合结构下侧钢丝网的最下 侧钢筋放置在砂浆条上，作为底板底筋的上层铁，在两侧区域逐次按照设计间距绑扎底 筋的上层铁。

2.5底板上层钢筋绑扎底板底筋绑扎完成后，在规定的位置放置钢筋马镫，尤其 是在止水钢板组合结构的两侧500距离处要放置一道马镫，防止底板上层钢筋的重量全 部压在组合结构上而导致钢丝网变形。组合结构钢丝网上侧钢筋作为底板上层钢筋的下 铁。底板上层钢筋的绑扎从后浇带处开始逐次绑扎完成。

2.6后浇带多层板组合结构固定底板钢筋绑扎完成并且验收合格后，在后浇带区 域固定多层板组合结构。多层板组合结构是两侧为通长木方，上侧钉多层板的组合，组 合结构的宽度为后浇带的宽度，组合结构用铁丝与底板钢筋固定牢固并拉线找直作为后浇带处的模板和防护使用。

2.7底板混凝土和后浇带混凝土浇筑底板模板支设完成后进行混凝土浇筑，浇筑 完成后，多层板组合结构不拆除，待到浇筑后浇带混凝土前进行拆除，防止在这期间垃 圾进入后浇带。

3止水钢板定型结构支模系统在外墙后浇带的应用

外墙止水钢板定型结构支模系统，剖面图见下图：
3.1止水钢板组合结构焊接、放置外墙止水钢板组合结构除没有钢筋支架外其余 均与底板止水钢板组合结构相同。但钢丝网的固定钢筋为与外墙内外侧同型号的钢筋， 绑扎后来代替外墙此部位内侧主筋。组合结构放置并绑扎完后开始绑扎外墙外侧主筋。

3.2为了防止止水钢板组合结构由于浇筑混凝土时的侧压力而导致组合结构变形， 在两个止水钢板之间用废钢筋焊接钢筋支撑，纵向间距不大于500mm。

3.3模板支设、混凝土浇筑模板支设时，在后浇带的边缘位置即钢丝网的位置处 的模板上钉100mm宽，厚度为钢筋保护层厚度的多层板通条，作为此位置的钢筋的保护层，又可起到防止混凝土外漏的作用。模板支设完成后即可进行混凝土的浇筑。
