止水钢板和止水带的区别

筏板根底底板施工时应设防水导墙,导墙高出底板上皮300mm,导墙与地板一同浇筑。假定导墙模板选用单侧支模,外侧模板选用防水维护墙砖胎模,为保证砖胎模的安稳,应将导墙外侧回填或另加支持加固,每隔4米砌筑一个砖垛。

外表按一般抹灰标准央求,砌体按合格标准操控,阴阳角按柔性防水卷材不相同设定弧度。导墙上设置3~4层卷材压边砖。筏板上翻外梁墙根底模板,一般选用12mm-15mm厚木(竹)低层次多层板事前组装而成,外帮木方作反正背楞,水平向距离30~1000px,竖楞距离100~3750px;当上翻梁墙模高>50cm时,按施工计划央求设置拉模杆,拉模杆上焊接Φ40止水环;底部每隔100~3750px设置一道托模杆,托模杆由钢筋下脚料制造而成;竖向选用Φ48短钢管或Φ25钢筋作锁模架,距离120~3750px;外导墙按计划央求设置300宽止水钢板或止水槽等。

   在使用止水带(止水钢板、止水条)后,可以防止水浸透混凝土,起到防水和止水的双重保护作用。

遇水膨胀止水条、橡胶止水带、止水钢板,三者理论上都能有效阻止外界水分通过施工缝浸透混凝土,从止水原理、施工工艺分析,三者还是有很大差别的,效果也不同。以某工程地下三层结构为例分析三者在不同部位使用的优劣。

止水原理:止水条是靠吸水膨胀后与混凝土挤密,堵塞空隙来止水的。

施工工艺:止水条是方形长条状,连接时采用平行搭接方法,中间不能留断点。施工单位为了方便,往往喜欢用止水条,在混凝土浇筑完成时,压在墙砼浇筑的表面即可或预留凹槽二次镶嵌。

优劣分析:施工简单,投入比较少、比较经济。但止水效果没有止水带、止水钢板好。施工过程中不可预见的问题较多,一是钢筋密不好放置。二是时间过长,吸潮膨胀,影响效果,尤其是雨季,空气湿度大、雨水多,止水效果更差。三是施工缝处不平整,接触不良。通常这种方法止水效果不是很理想。譬如止水条安装时凹槽的留设,大了不能有效固定,小了镶嵌不到位,混凝土浇筑时,在混凝土浮力作用下容易移位。

适用范围:可用于地下无水的建筑,一般用于建筑物的次要部位或要求不严的部位,如地下水位以上的地下室外墙,基础筏板等,即主要防止土层中的毛细水。即便漏水时,对建筑物的影响不大,可以通过堵漏灵等防水材料迅速解决,但不适宜用在表面有覆土或种植土的地下车库顶板上。

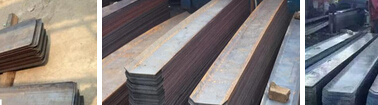

二、止水钢板

止水原理:止水钢板的“开口”朝迎面,且钢板与混凝土结合紧密,辅以钢板八字形状,地下水很难沿施工缝从钢板浸透。

施工工艺:止水钢板厚度一般3㎜,宽度>200㎜,长度一般加工成3米长或者6米长,一般为三米好运输。施工时,尽力保证止水钢板在墙体中线上;两块钢板之间的焊接要饱满且为双面焊 ,钢板搭接不小于200mm。墙体转角处的处理通常采用整块钢板弯折、丁字型焊接、7字型焊接等。止水钢板的支撑焊接,可以用小钢筋电焊在主筋上;止水钢板穿过柱箍筋时,可以将所穿过的箍筋断开,制作成开口箍,电焊在钢板上。

优劣分析:钢板止水带连接部位要求焊满,效果当然是很好的,但成本要高很多,施工速度比较慢。规范要求,使用止水钢板的剪力墙,墙体厚度不宜小于250㎜,止水钢板与钢筋间净距离为:墙厚/2-外侧保护层厚度50-墙体双向钢筋直径;当墙体厚度为250时,250/2-50-30=45㎜。止水钢板与墙体间距离偏小,施工时混凝土在该部位容易漏振,形成蜂窝孔洞。因此,在使用止水钢板时,在施工缝部位必须加强振捣。该止水措施的薄弱环节为搭接部位及90°转角部位。钢板八字角在90°转角部位焊缝极难控制,容易形成漏水点。钢板转角部位的焊接施工应作为该工序的关键部位予以控制。

适用范围:适用于有地下水的构筑物,如水池等有水的建筑,以及埋深在地下水位以下的水平和竖向施工缝处。

三、橡胶止水带

止水原理:止水带是防止阻止水分渗透而制作安装的带状物, 宽度200-350不等,按设计选用,适当延长渗径,在混凝土浇注过程中部分或全部浇埋在混凝土中,具有一定的强度和韧性,其强度和韧性介于止水条和止水钢板之间。

施工工艺:固定止水带的方法有附加钢筋固定法、专用卡具固定法、铅丝和模板固定法等。如需穿孔时,只能选在止水带的边缘安装区,不得损伤其他部位。如需现场连接时,可采用电加热板硫化粘合或冷粘接(橡胶止水带)或焊接(塑料止水带)的方法。止水带施工时不得长时间露天曝晒,防止雨淋,勿与污染性强的化学物质接触;在运输和施工中,防止机械、钢筋损伤止水带;施工过程中,止水带必须可靠固定,避免在浇注混凝土时发生位移,保证止水带在混凝土中的正确位置;

优劣分析:混凝土中有许多尖角的石子和锐利的钢筋头,因为塑料和橡胶的撕裂强度比拉伸强低3~5倍,止水带一旦被刺破或撕裂时,不需很大外力,裂口就会扩大,所以在止水带定位和混凝土浇捣过程中,应注意定位方法和浇捣压力,以免止水带被刺破,影响止水效果。

在砼浇筑时,由于止水带为橡胶产品比较软,容易变形,不顺直,上下宽度不好控制,如果用铅丝扎在钢筋上,损坏止水带,所以施工单位一般觉得麻烦,不喜欢用。

适用范围:该止水材料具有良好的弹性,耐磨性、耐老化性和抗撕裂性能,适应变形能力强、防水性能好,温度使用范围-45℃~+60℃。

止水带的选择应根据构筑物的重要性等级、变形缝变形量及水压、止水带的使(应)用工作环境、经济因素等条件综合考虑确定。一般用于防水部位的竖向止水,如施工缝或后浇带或板墙结构的沉降缝、伸缩缝等沉降变形大的地方。

四、结束语

通过分析对比发现,在三种止水措施当中,止水条价格便宜,施工方便,止水效果最差,一般用于地下水位以上次要防水部位;止水钢板价格最高,施工难度最大,止水效果最好,一般适用于地下水位以下的竖向及水平施工缝,因其刚度太大,不适宜用在变形大的部位;止水带价格、性能、施工难度介于止水条和止水钢板之间,适用范围广,因其韧性大,更适宜用在变形较大的有沉降变形要求的部位。
